Условие задачи

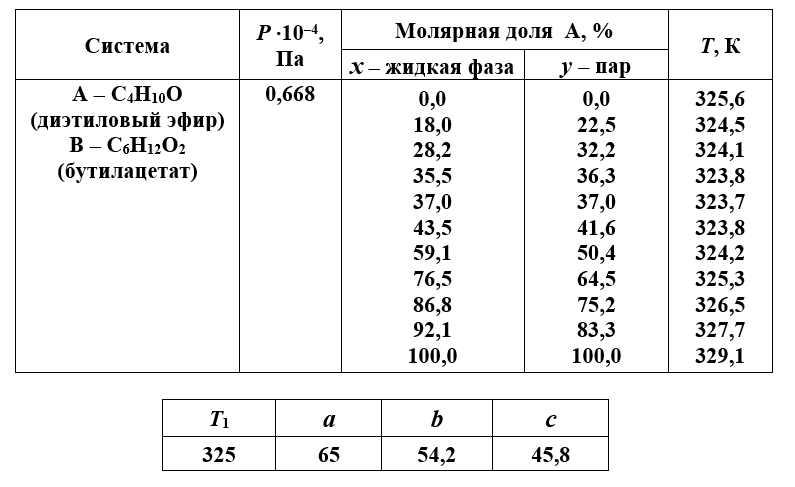

Дана зависимость составов жидкой фазы и находящегося с ней в равновесии пара от температуры для двухкомпонентной жидкой системы А – В при постоянном давлении. Молярный состав жидкой фазы х и насыщенного пара у выражен в процентах вещества А. По приведенным данным:
1) постройте график зависимости состава пара от состава жидкой фазы при постоянном давлении;
2) постройте диаграмму кипения системы А – В;
3) определите температуру кипения системы с молярной долей а % вещества А. Каков состав первого пузырька пара над этой системой; при какой температуре закончится кипение системы; каков состав последней капли жидкой фазы?
Ответ

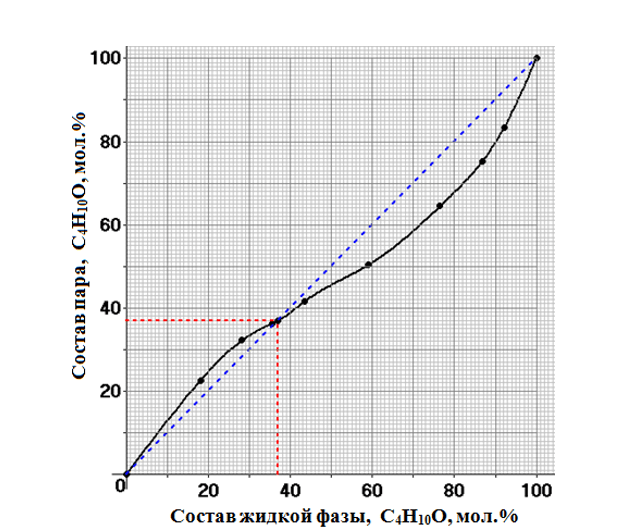

1) Строим график зависимости состава пара от состава жидкой фазы при постоянном давлении:
График пересекает диагональ квадрата в точке, соответствующей составу азеотропной смеси 37 мол.% С4Н10О; в этой точке состав жидкой фазы и равен составу пара.
2) Строим диаграмму кипения системы С4Н10О C6H12О2:
