Условие задачи
В табл. 1.2 представлена зависимость времени защитного действия неподвижного слоя сорбента t (мин) от длины слоя L (см) сорбента при температуре 298 К. По представленным данным на основании уравнения Шилова выполните следующие задания:
- Постройте график зависимости времени защитного действия от длины слоя сорбента t = f(L).
- Определите по полученному графику длину неиспользованного (мёртвого) слоя h, см.
- Определите по графику потерю времени защитного действия tn, мин.
- По графической зависимости определите длину работающего слоя сорбента L0, см.
- По графику зависимости определите коэффициент защитного действия слоя сорбента К.
- Рассчитайте скорость движения фронта сорбции U, см/мин.
- Используя величину U, рассчитайте равновесную статическую активность сорбента ар, мг/дм3.

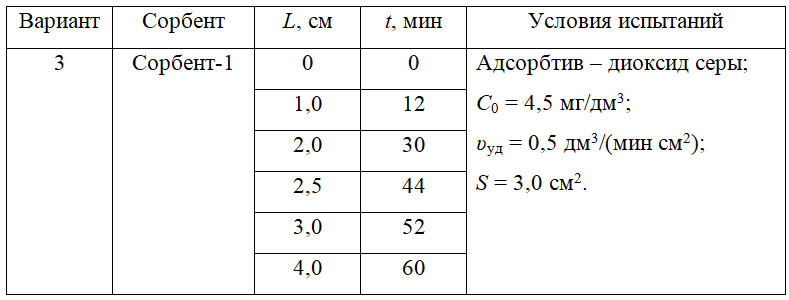

В табл. 1.2. С0 – концентрация газа в газовоздушной смеси; υуд – удельная скорость газовоздушного потока; w – линейная скорость газовоздушного потока; S – площадь сечения динамической колонки.
Ответ
Уравнение Шилова имеет вид
t = K∙(L h),
где K коэффициент защитного действия;
L длина слоя адсорбента, см;
h длина мёртвого слоя, см.

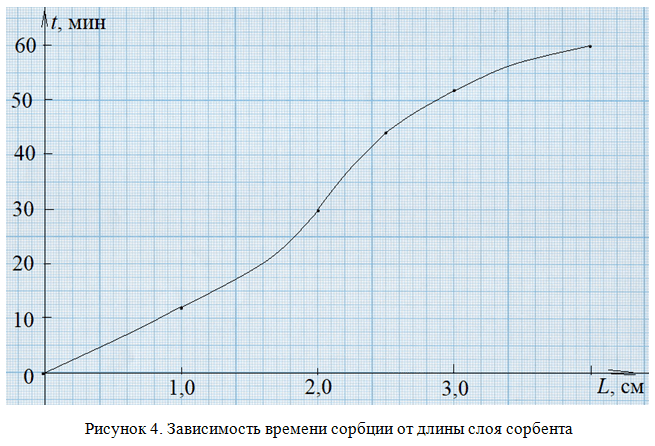

Строим график зависимости времени защитного действия от длины слоя сорбента
t = f(L) (рис. 4).
Продлеваем прямолинейный участок графика до пересечения с осью ординат (рис. 5).
