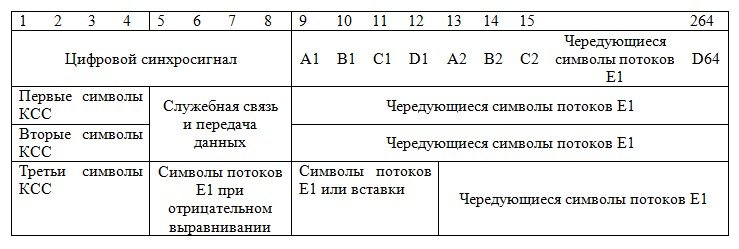

1. Изобразите структуру цикла потока Е2 с двусторонним выравниванием.

2. В этом цикле заданы по вариантам команды согласования скоростей для каждого из четырех компонентных потоков Е1:А,В,С,D.Команда «+» означает положительное выравнивание, «-» - отрицательное, «0» – отсутствие выравнивания в данном конкретном цикле. Укажите, как будут распределены символы каждого компонентного потока А1,А2,А3…В1,В2,В3…С1,С2,С3…D1,D2,D3…по позициям 5…20 последнего субцикла. Числами 1,2,3…обозначены номера бит компонентных потоков в этом субцикле.

Потоки ABCD: 00+ -
