Условие задачи
1. Методом законов Кирхгофа определить токи во всех ветвях цепи.
2. Проверить баланс мощностей.
Дано:
R1= 8 Ом
R2= 6 Ом
R3= 3 Ом
R4= 4 Ом
R5= 7 Ом
R6= 7 Ом
E1= 6 В
E2= 3 В
E3= 4,5 В
Ответ

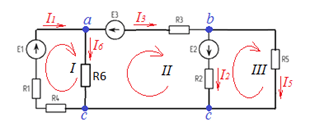

Цепь содержит 3 контура, 3 узла (a,b,c), 5 ветвей с токами I1, I2, I3, I5, I6. Запишем уравнения по первому и второму законам Кирхгофа:
1. I1 - I3 - I6 = 0 (для узла a).
2. I3 - I2 - I5 = 0 (для узла b).
3. (для контура I).
