Условие задачи

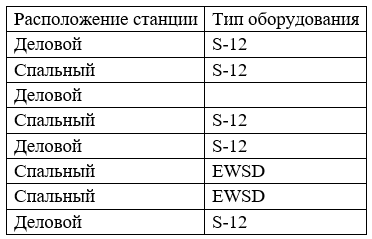

На городской сети связи (ГСС) «m» цифровых станций емкостью от 15000 до 40000 номеров. Тип и расположение станций приведены в таблице 1.

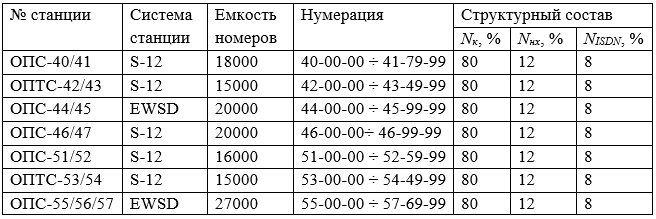

2. Число опорно-транзитных станций (ОПТС) на ГСС - Nоптс: =2.
3. Структурный состав абонентов существующих станций представлен в таблице 2.
4. На ГСС имеются цифровой узел спецслужб (УСС), расположенный на одной из цифровых станций и ЗТУ (зоновый транзитный узел) типа EWSD.
5. Нумерация на сети – шестизначная.
6. Интенсивность нагрузки к УСС принимается равной 2% от общей возникающей нагрузки.
7. Доля абонентов, имеющих телефонный аппарат с тональным набором (DTMF) - kDTMF, указана в таблице 2 (только для цифровых станций) .
8. Нагрузка на ЗСЛ от одного абонента =0.002 Эрл. зсл a
Нагрузка на СЛМ для одного абонента =0,0015 Эрл. слм a
9. Средняя интенсивность исходящей нагрузки на одну абонентскую линию:
- a к = 0,03 Эрл (квартирный сектор);
- a нх = 0,07 Эрл (народно-хозяйственный сектор)- для «делового» района;
- a нх = 0,03 Эрл (народно-хозяйственный сектор)- для «спального» района;
- a ISDN =0,25 Эрл (для одного абонента ЦСИС).
10. Вероятности потерь сообщения принимаются равными:
- соединительные линии между станциями – 0,01;
- направление к ЗТУ – 0,004;
- направление от ЗТУ – 0,002;
- направление к УСС – 0,001.
Необходимо:
1. Составить структурную схему межстанционных связей ГСС. Указать в таблице, аналогичной таблице 3, емкости, системы ОПС, структурный состав абонентов. Дать краткую характеристику схем включения линий, применяемых в ЦСК.
2. Рассчитать возникающие нагрузки всех станций ГСС.
3. Определить все межстанционные нагрузки и нагрузки к УСС и ЗТУ. Использовать рекомендации НТП. Составить матрицу межстанционных потоков, нагрузок к УСС и к ЗТУ.
4. Определить число межстанционных соединительных линий, а также линий к УСС и ЗТУ для каждой станции ГСС, используя при расчете числа СЛ, ЗСЛ и СЛМ соответствующий аналитический метод.
5. Рассчитать число операторов справочной службы (09) при
и
Определить качество обслуживания для этих условий при
Определить среднее время ожидания. Учесть, что 30% нагрузки к УСС направляется на справочную службу «09». Среднее время обслуживании одного вызова службой «09» составляет 20 с.
6. Определить число приемников тонального набора (ПТН) для цифровых ОПС и ОПТС для обслуживания абонентских телефонных аппаратов с многочастотным набором (DTMF- МЧК «2 из 8»), которые работают по системе с ожиданием.
Ответ

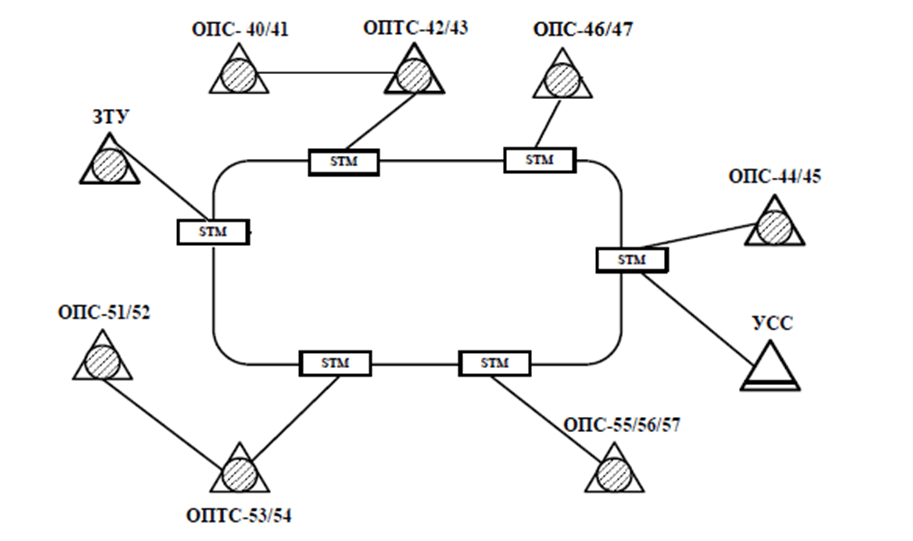

1. Структурная схема межстанционных связей ГСС
2. Рассчитать возникающие нагрузки всех станций ГСС
Возникающая местная нагрузка от каждой ОПС определяется по формуле:
