Постройте схему частотных преобразований телефонного сигнала и изобразите структурную схему оборудования, реализующего эти преобразования, указав на них конкретные значения несущих частот

«Постройте схему частотных преобразований телефонного сигнала и изобразите структурную схему оборудования, реализующего эти преобразования, указав на них конкретные значения несущих частот»
  • Информационные технологии

Условие:

1.  Постройте схему частотных преобразований телефонного сигнала и изобразите структурную схему оборудования, реализующего эти преобразования, указав на них конкретные значения несущих частот, граничные частоты спектра сигнала на каждой ступени преобразования и частоты среза фильтров.

2.  Определите виртуальные несущие для сигналов на выходах обоих групповых преобразователей спектра. Проверьте правильность своих расчетов, выполнив аналогичный (трехступенный) перенос спектра вниз.

Исходные данные



Несущая индивидуального преобразования

 f01= 52 + 4B=52+4*8=84, кГц,

используемая боковая нижняя.

Несущая первого группового преобразования

 f02= 448 + 40A=448+40*2=528, кГц,

используемая боковая верхняя.

Несущая второго группового преобразования

 f03= 988 кГц,

используемая боковая нижняя.

Решение:

1. Схема частотных преобразований показана на рис. 4.

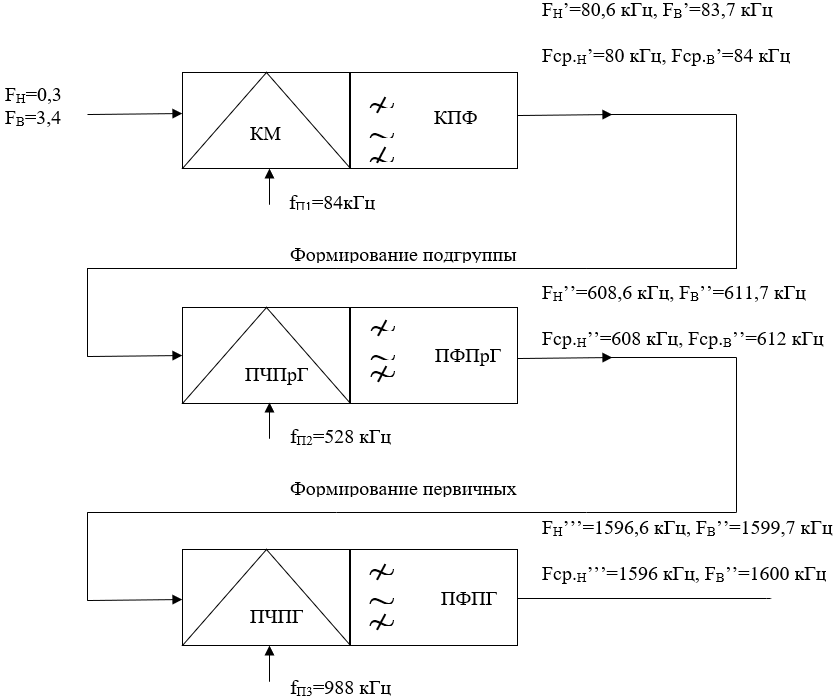

2. Структурная схема оборудования, где указаны значения несущих частот, гармонические частоты спектра сигнала (см.рис.3)

Рисунок 3 - Преобразование первичных групп в спектр вторичных групп

3. Частоты среза фильтров определяются полосой расфильтровки -∆FP = 900 Гц, которая практически не изменяется с увеличением частоты.

4. Виртуальная несущая ...
