Создание простейшей схемы сети, проверка её утилитой Ping Рисунок 6 прохождение проверки в режиме симуляции Хорошо видна разница между коммутатором и концентратором: коммутатор послал пакет только на тот порт,

Создадим в программе сеть, расставим элементы сети и подключим соединения между узлами:

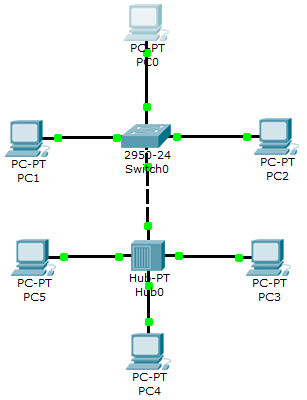

Рисунок Созданная схема сети

Затем настроим адреса на компьютерах:

PC0 192.168.100.1, маска 255.255.255.0PC1 192.168.100.2, маска 255.255.255.0PC2 192.168.100.3, маска 255.255.255.0PC3 192.168.100.4, маска 255.255.255.0PC4 1...
