Условие:

Тема: Синтез одновыходных КЛС на микросхемах серии К555.  Некоторые приемы преобразования функций для рациональной реализации на элементах заданного типа.

1) Реализовать функцию четырех переменных на элементах серии К555 в базисах И-НЕ, ИЛИ-НЕ, И-ИЛИ-НЕ.

Вариант 26.  Y = f (a, b, c, d) = &(1,3,5,7,8,9,12,15)

Решение:

Функция задана номерами наборов переменных, на которых принимает значение нуля. Построим таблицу истинности заданной функции f (a, b, c, d) (табл. 4.1).

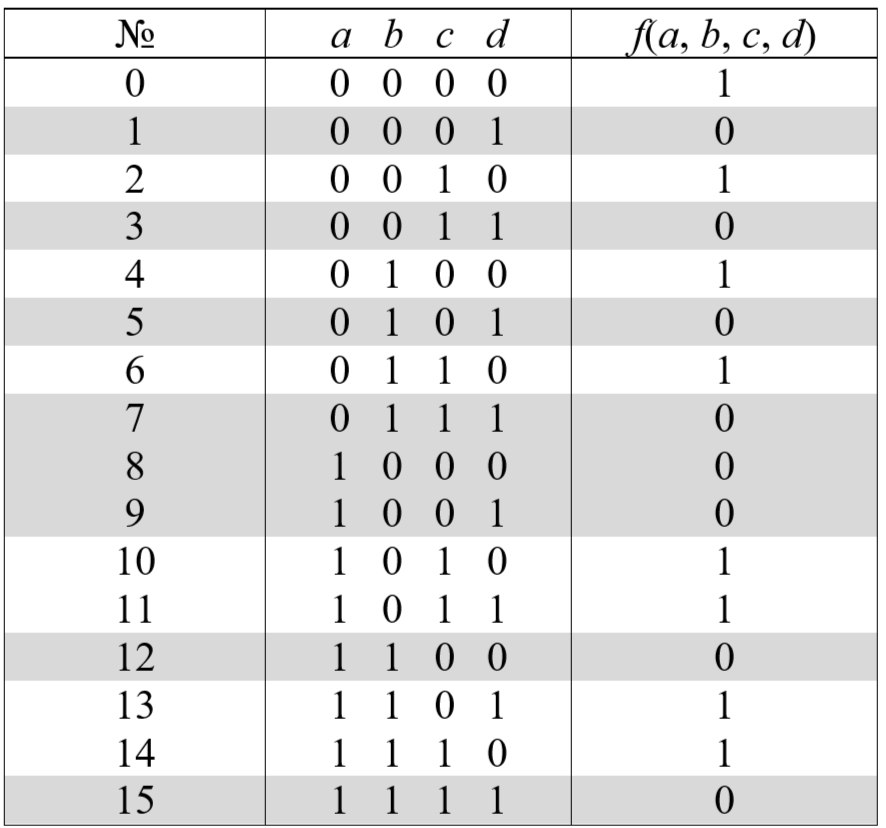

Таблица 4.1. Таблица истинности функции f (a, b, c, d)

Выполним минимизацию функции с помощью карт Карно (рис. 4.1,а,б).
