Условие задачи
Требуется обеспечить скорость передачи информации V=10 Мбит/с. На вход устройства преобразования сигналов (УПС, физический уровень) поступает битовая последовательность
…..1 0 1 1 0 0 0 0 0 0 1 0 0 0 1 1 0 1 0 0 …

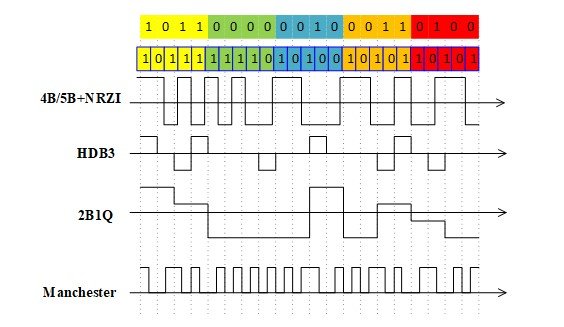

1. Приведите временные диаграммы сигналов на выходе УПС, если передача ведется кодом 4В/5В+NRZI, HDB3, 2B1Q, Manchester. Диаграммы рисовать в одном временном масштабе.
2. Рассчитайте:
a. Скорость модуляции линейного сигнала (B, Бод) при использовании заданных линейных кодов.
b. Теоретически минимально необходимую ширину полосы пропускания линии (
, Гц) для передачи сигналов в каждом случае (при условии отсутствия шума в линии, предел Найквиста).
Ответ
Скорость модуляции линейного сигнала и теоретически необходимая ширина полосы пропускания:
Для сигнала в коде
