Условие задачи
Логическая функция от четырех переменных задана в 16-теричной векторной форме.
Восстановить таблицу истинности. По таблице истинности реализовать в лабораторном комплексе логическую функцию на дешифраторах тремя способами:
– используя дешифратор 4-16 и одну дополнительную схему «или»;– используя два дешифратора 3-8 и необходимую дополнительную логику;
– используя пять дешифраторов 2-4 и одну дополнительную схему «или».
Протестировать работу схем и убедиться в правильности их работы.
Ответ
Функция, заданная в 16-теричной форме имеет следующий вид: F(a,b,c,d) = ACF816.

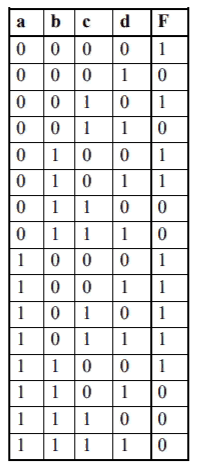

Таблица истинности:
Реализуем функцию, используя дешифратор 4-16 и одну дополнительную схему или.
Количество выходов дешифратора соответствует количеству значений логической функции, поэтому требуется только один такой дешифратор. Подадим значения переменных функции на адресные входы дешифратора: младшую переменную d - ...
