Условие задачи
Логическая функция от четырех переменных задана в 16-теричной векторной форме. Восстановить таблицу истинности. По таблице истинности реализовать в лабораторном комплексе логическую функцию на дешифраторах, используя два дешифратора 3-8 и необходимую дополнительную логику
Персональные данные: F1(a, b, c, d) = Abb516.
Ответ

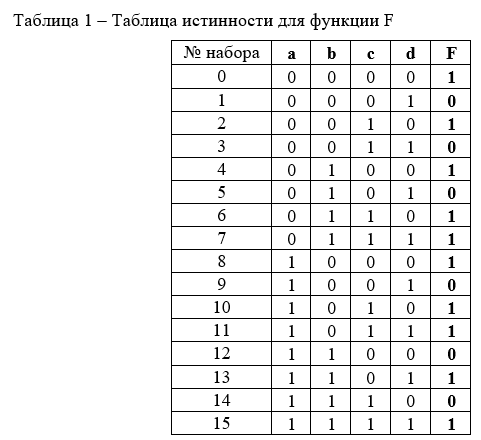

Преобразуем F в двоичную запись: Abb516 = 1010 1011 1011 01012. Получили столбец значений логической функции, который необходим для восстановления полной таблицы истинности (табл. 1).
Реализуем функцию, используя дешифраторы 3-8 и необходимую дополнительную логику. Количество выходов у дешифратора 3-8 в два раза меньше количества значений логической функции, поэтому нам потребуется разместить на ...
