Условие:
Моделирование логических функций при помощи логических элементов.
Логическая функция f задана таблицей истинности:

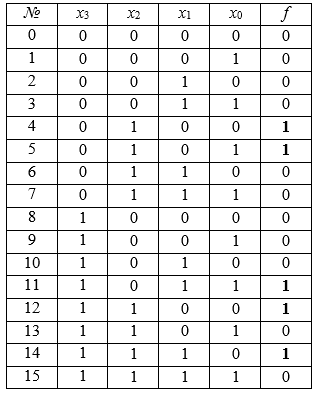

Таблица 1
1. Реализовать функцию на логических элементах.
2. Реализовать функцию на дешифраторе.
3. Выполнить минимизацию по карте Карно, синтезировать схему на базисе И-НЕ, привести синтезируемую схему, выполнить проверку на соответствие исходной таблице истинности.
Решение:
1. В результирующей логической функции количество единиц меньше, чем нулей, поэтому рационально использовать совершенную дизъюнктивную нормальную форму (СДНФ).

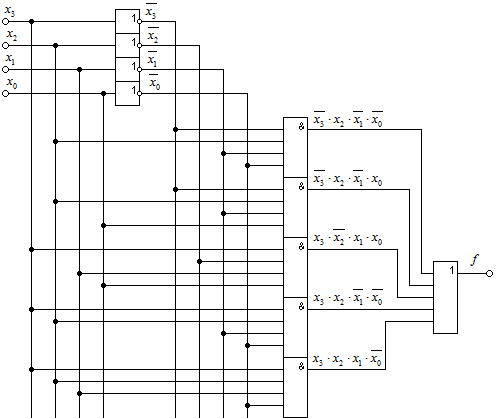

Рис. 1. Схема реализации функции на логич...
