Условие задачи
Получить таблицу соответствия/истинности по заданной структурной схеме микропроцессорного устройства.

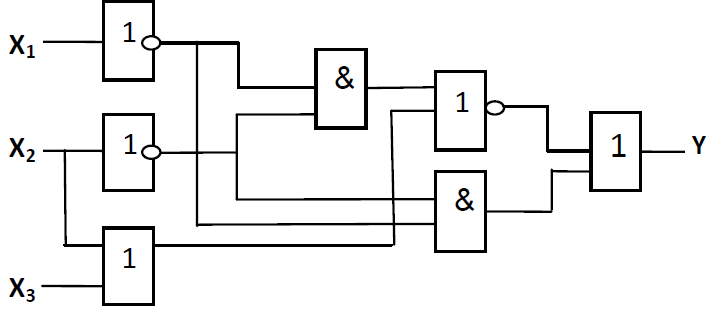

Рис. 1.1. Заданная структурная схема микропроцессорного устройства
Ответ
Обозначим выходы логических элементов (рис. 1.2).

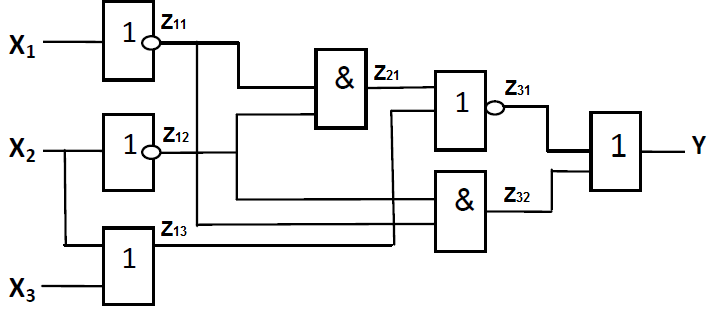

Рис. 1.2. Обозначение на выходах логических элементов
Используем технологию многослойной поэтапной разработки для формирования таблицы истинности, описывающей процесс функционирования заданной схемы.
Технология предполагает при наличии одного и более промежуточных сечений построение расширенной таблицы истинности с помощью промежуточных таблиц и итого...
