Условие:

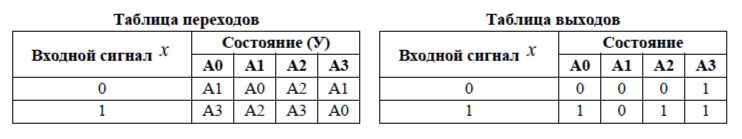

Провести синтез автомата Мили, функционирование которого описывается заданными таблицами переходов и выходов. Изобразить граф синтезируемого автомата. Построить структурную схему синтезированного автомата в базисе И, ИЛИ, НЕ.
Решение:

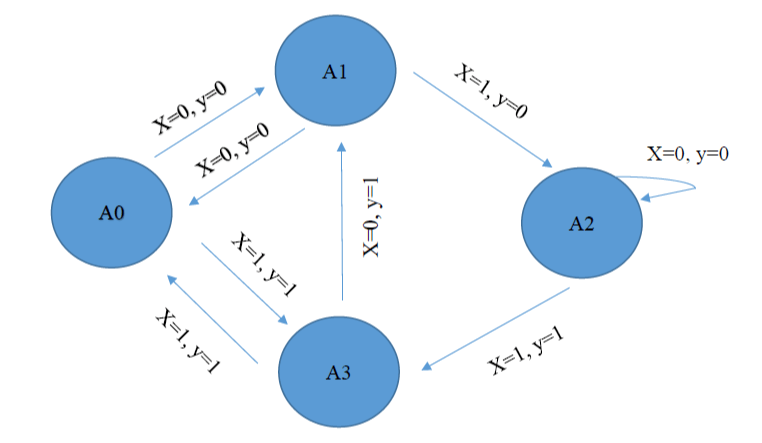

По таблице переходов и выходов изобразим граф функционирования автомата.
Произведем кодирование состояний синтезируемого автомата.

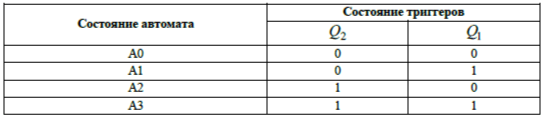

Таблица кодирования состояния автомата.
Таблица переходов RS-триггера.
