Провести синтез дешифратора двоичного 3-х разрядного входного кода в семисегментный выходной код. Функция преобразования определяется таблицей истинности соответствующего варианта. Выполнить следующие действия:

Провести синтез дешифратора двоичного 3-х разрядного входного кода в семисегментный выходной код. Функция преобразования определяется таблицей истинности соответствующего варианта.

Выполнить следующие действия:

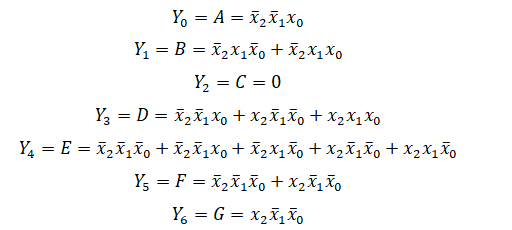

- записать СДНФ для каждого выхода дешифратора;

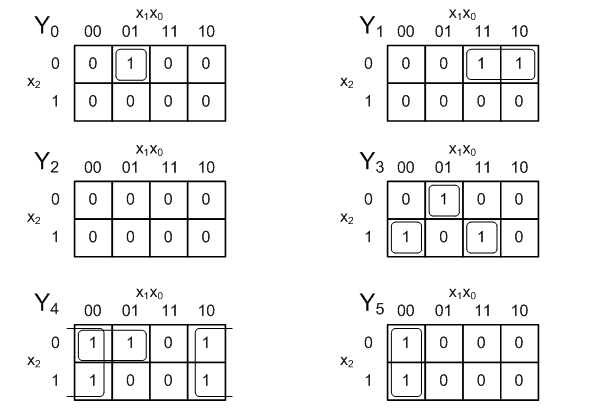

- минимизировать заданную функцию с помощью карт Карно для каждого выхода;

- в пакете Quartus Prime создать проект, из библиотечных элементов нарисовать схему дешифратора в графическом редакторе Block Diagram/Schematic File;

- выполнить компиляцию проекта;

- в редакторе University Program VWF выполнить временное симулирование схемы.

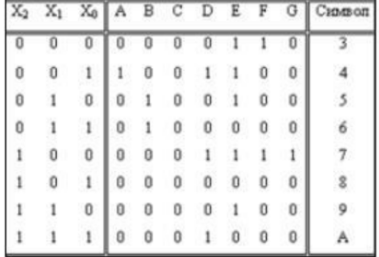

Таблица 2. Таблица истинности функции преобразования
