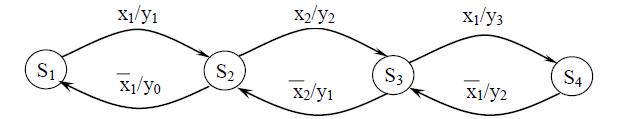

Провести структурный синтез по заданному графу автомата

Выбор элементов памяти и логических элементов. В качестве ЭП выбирается RS-триггер. Логические элементы элементы булева базиса.

Таблица входов RS-триггера.

Кодирование входных, выходных букв и состояний автомата.

входные сигналы

• потребуется минимум 2 буквы для кодирования

выходные сигналы

• потребуется минимум 2 буквы для кодирования

внутренние состояния

• потребуется минимум 2 RS-триггера

Построение кодированной таблицы переходов и выходов.

Кодированную таблицу переходов можно сократить, исключив строки с прочерками.

Функции возбуждения.

Функции выхо...
