Условие задачи
Разработать счетчик с параллельным переносом на D-триггерах двумя способами:
– с оптимальной схемой управления, выполненной на логических элементах общего базиса;
– со схемой управления, реализованной на преобразователе кодов (быстрая реализация, но не оптимальная схема).
Протестировать работу схемы и убедиться в ее правильности.
Персональные данные (Индикатор CNT: 0d316):
– направление счета - 0 – сложение;
– максимальное значение счетчика – d (1310);
– шаг счета - 3.
Ответ
Таблица переходов счетчика
По исходным данным восстановим таблицу переходов счетчика (табл.1).

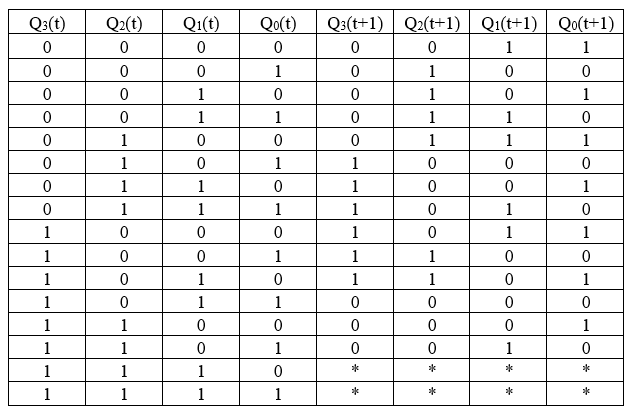

Таблица 1 Таблица переходов счетчика
Таблица переходов является частично определенной: состояния 1110 и 1111, согласно исходным данным, возникать никогда не должны, поэтому очередное состояние Q(t+1) для этих случаев мы можем интерпретировать как нам удобно в целях минимизации управляющей логики.
Минимизаци...
