К каждому двухпроводному окончанию дуплексного канала ТЧ подключена своя линия с комплексным входным сопротивлением Z_Λ=R_Λ-jX_Λ. Рассчитайте: Запас устойчивости канала. Время запаздывания и затухание первого эха говорящего.

Дата добавления: 01.09.2024

Условие задачи

К каждому двухпроводному окончанию дуплексного канала ТЧ подключена своя линия с комплексным входным сопротивлением ZΛ = RΛ - jXΛ.

Рассчитайте:

Запас устойчивости канала.

Время запаздывания и затухание первого эха говорящего.

Будут ли мешать эхосигналы говорящему абоненту?

Исходные данные находят по формулам:

  • активная и емкостная составляющие комплексного входного сопротивления двухпроводной линии на ближнем конце (где располагается говорящий абонент)

RΛ1 = XΛ1 = 300 + 3(AB) = 300 + 3*37 = 411,Ом,

  •  аналогичная характеристика на удаленном конце

RΛ2 = XΛ2 = 700 - 3(AB) = 700 - 3*37 = 589,Ом,

  • время распространения сигнала в одном направлении (ГВП)

TP = 15 + ((AB))/2 = 15 + ((37))/2 = 33,5,мс.

Для всех вариантов задания сопротивление балансного контура каждой дифсистемы равно 600 Ом (активное), а остаточные затухания в обоих направлениях соответствуют номиналу.



Ответ

Дано:

1. Схема на рис.1.

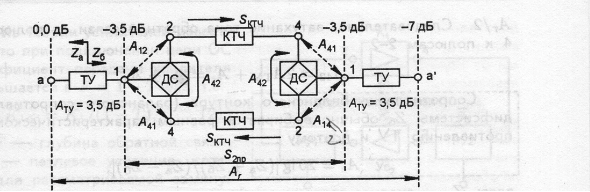

Рисунок 2 - Схема дуплексного КТЧ

ТУ транзитки (удлинители) в двухпроводных окончаниях;

ДС диф. Система (как правило,трансформаторная);

SКТЧ остаточное затухание (усиление) канала ТЧ;

Sг пр. остаточное затухание (усиление) телеф. Канала в двухпроводниковом окончании;

АТУ затухание (усиление) ТУ;

А4 2 затухание диф. системы (ДС) в направлении н...
