Поясните причины и природу взаимных влияний между цепями линий связи.

24 июля 2024
Инженерные сети и оборудование

Условие:

1. Поясните причины и природу взаимных влияний между цепями линий связи.

2. Поясните физический смысл первичных и вторичных параметров влияния.

3. Рассчитайте на заданной частоте защищенность от помех А3 и переходное затухание на дальнем конце усилительного участка Al

4. Приведите нормы на Аз и Аl для заданного типа кабеля, сравните с рассчитанными величинами, сделайте выводы.

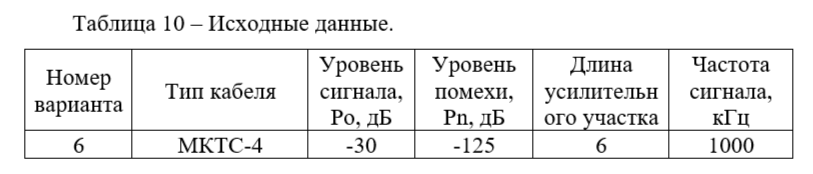

5. В случае несоответствия получившихся Аз и Аl нормам, перечислите и поясните меры по уменьшению взаимных влияний. Исходные данные приведены в таблицу 10.

Решение:

1. Причина и природа взаимных влияния между цепями линий связи.

Характер и природа влияния между цепями воздушных линий и симметричных кабелей принципиально идентичны. Переход энергии с одной цепи на другую. При прохождении тока по влияющей цепи 1 вокруг проводов этой цепи образуется магнитное поле, силовые линии которого частично воздействуют на провода 2.

2. Физический смысл первичных и вторичных параметров влияния.

Электрическое и магнитное влияние между двумя цепями характеризуется соответственно электрической (К₁₂) И магнитной (М₁₂) связями.

Электрическая связь определяется отношением ток...
