Условие задачи

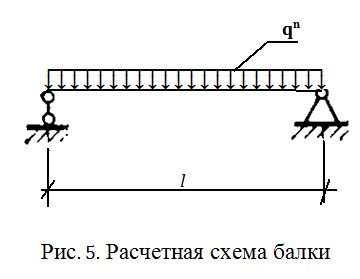

Произвести подбор прокатного двутавра для балки перекрытия. Расчётная схема балки приведена на рис.5. Балка изготовлена из стали марки ВСт3кп2. Коэффициент надёжности по нагрузке γt=1,2. Коэффициент надёжности по назначению γn=1. Нормативная нагрузка на 1 м длины балки qn, расчётный пролёт l.
Исходные данные:
Нормативная нагрузка qн=200 кН⁄м.
Расчётный пролёт l=4 м.
Ответ
Расчётное сопротивление материала балки Ry=225 МПа. Модуль упругости E=2,06∙105 МПа. Коэффициент условий работы с=1.
Определяем расчётную нагрузку на балку.
q=qn t n =200∙1,2∙1=240 кНм.
Расчётный изгибающий момент:
