решение задачи на тему:

Рассчитать и сконструировать однопролётную свободно опёртую желе-зобетонную балку перекрытия таврового сечения, загруженную равномерно распределённой

Дата добавления: 08.08.2024

Условие задачи

Рассчитать и сконструировать однопролётную свободно опёртую железобетонную балку перекрытия таврового сечения, загруженную равномерно распределённой нагрузкой. Армирование выполнить сварными каркасами.

Исходные данные:


Пролёт балки   l = 6,6 м.

Шаг балок   c = 5,0 м.

Постоянная нормативная нагрузка   qн = 2,7 кН/м2.

Коэффициент надёжности по нагрузке для постоянной нагрузки γf1=1,1.

Район строительства – г. Челябинск.

Бетон класса В30

Продольная рабочая арматура класса А300 (А-Ⅲ).

Поперечная арматура (хомуты) класса А240 (А-Ⅰ).

Размеры поперечного сечения балки:

  • высота балки  h = 600 мм;
  • ширина ребра  b = 250 мм;
  • высота полки  hf=120 мм;
  • ширина полки  bf= 600 мм.



Ответ

1. Определяем расчётные характеристики:

Бетон класса В30: Rb = 17 МПа = 170 кг/см2; Rbt = 1,2 МПа =12 кг/см2.

Арматура класса:

А300 Rs= 270 МПа = 2750 кг/см2;

А240 Rsw = 170 МПа = 1730 кг/см2.

2. Определяем полную расчётную нагрузку на балку:

q=(qн f1+pн f2 )c=(2,7∙1,1+1,5∙1,3)∙5=28,96 кН(м.)

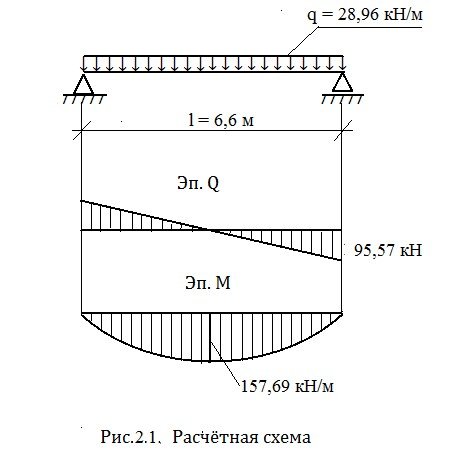

3. Производим статический расчёт балки:
