Условие:
Рассчитать выпрямитель.
Дано: выпрямленное напряжение U0=24 В, выпрямленный ток I0=3 А, схемы выпрямителя – трех фазная мостовая (схема Ларионова), соединение обмоток трансформатора звезда-звезда, напряжение сети Uс=380 В, частота сети fс=50 Гц, коэффициент пульсации первой гармоники на нагрузке (не выходе фильтра) Кпвых=0,005.
Решение:

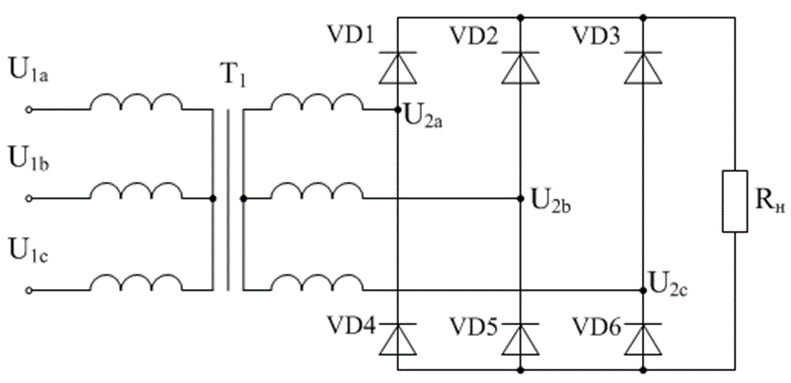

На рисунке 1, изображена схема выпрямителя трех фазная мостовая (схема Ларионова):
Рис. 1

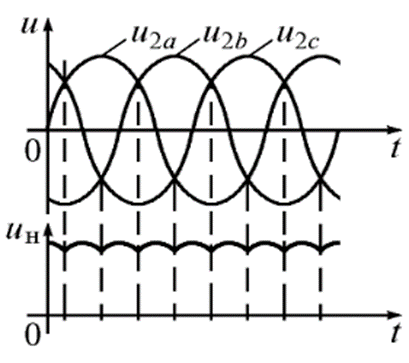

На рисунке 2, изображена временная диаграмм напряжений:
Рис. 2.
В трех фазной мостовой схеме выпрямителя использу...
