Разработать структурную схему перспективной городской телефонной сети кольцевой структуры синхронной цифровой иерархии (SDH). Рассчитать ёмкость пучков межстанционной связи и число межстанционных ИКМ линий, рассчитать скорость цифрового потока,
- Инженерные сети и оборудование
Условие:
Разработать структурную схему перспективной городской телефонной сети кольцевой структуры синхронной цифровой иерархии (SDH). Рассчитать ёмкость пучков межстанционной связи и число межстанционных ИКМ линий, рассчитать скорость цифрового потока, сделать выбор оборудования и начертить структурную схему ГТС кольцевой структуры. Определить систему сигнализации, используемую при взаимодействии станций между собой.
Дано:
На заданной сети ГТС функционируют 4 РАТС с заданной ёмкостью Ni номеров. Удельная исходящая абонентская нагрузка σ = 0,05 Эрл. Удельная исходящая междугородная нагрузка σМ = 0,004 Эрл. Вероятность потерь по вызову в направлениях к РАТС и АМТС – Р = 0,005. Тип и ёмкость РАТС заданы в табл. 3.

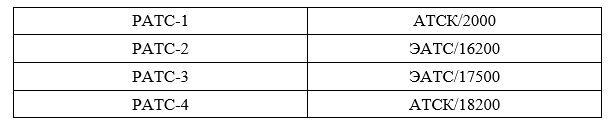

Таблица 3
Решение:

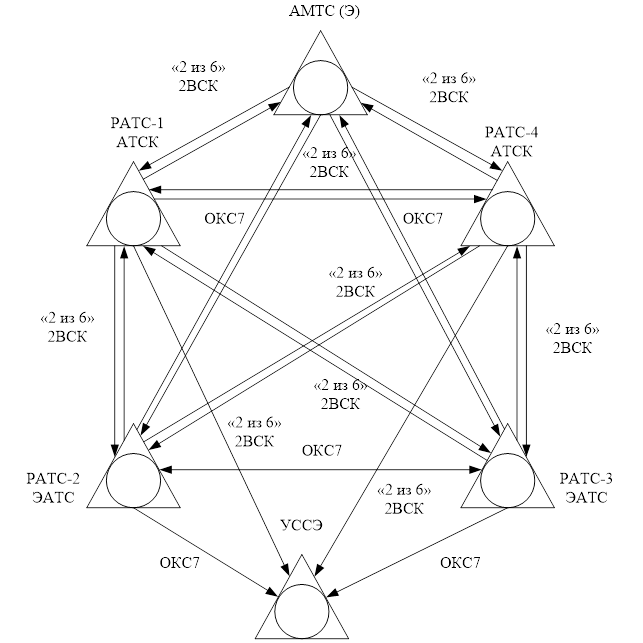

Рисунок 3.1 Схема построения ГТС
Зная удельную исходящую абонентскую нагрузку, определим исходящую нагрузку от каждой РАТС по формуле:
где Ni емкость РАТС, номеров;
удельная исходящая абонентска...
