Составить схему замещения ЛЭП напряжением 110 кВ, выполненную проводом АСКС-95 протяженностью 85 км, и рассчитать параметры схемы. Провода линии расположены горизонтально на расстоянии 5 м один от другого.

Воздушные линии электропередачи напряжением 110 кВ и выше длиной до 300-400 км обычно представляются П-образной схемой замещения, при этом до 220 кВ активная проводимость линии не учитывается. Схема замещения воздушной ЛЭП приведена на рисунке 1.

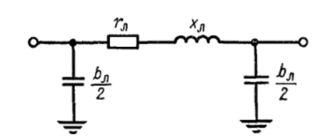

Рисунок 1 Схема замещения ВЛ напряжением 110 кВ

Удельное активное сопротивления провода принимается по справочным данным, а удельное индуктивное сопротивл...
