1. Классифицировать деталь по виду поковки для изготовления детали, определить припуски, допуски и напуски. Разработать чертеж поковки.

«1. Классифицировать деталь по виду поковки для изготовления детали, определить припуски, допуски и напуски. Разработать чертеж поковки.»
  • Машиностроение

Условие:

1. Классифицировать деталь по виду поковки для изготовления детали, определить припуски, допуски и напуски. Разработать чертеж поковки.

2. Определить массу и размеры заготовки для изготовления поковки, вид исходного материала и размеры заготовки.

3. Назначить последовательность операций ковки и провести расчеты технологических параметров.

4. Определить режим нагрева и подогрева заготовки по переходам ковки.

5. Привести технологический процесс изготовления поковки.

Материал детали – сталь 10Х18Н10Т ГОСТ 11068-81.

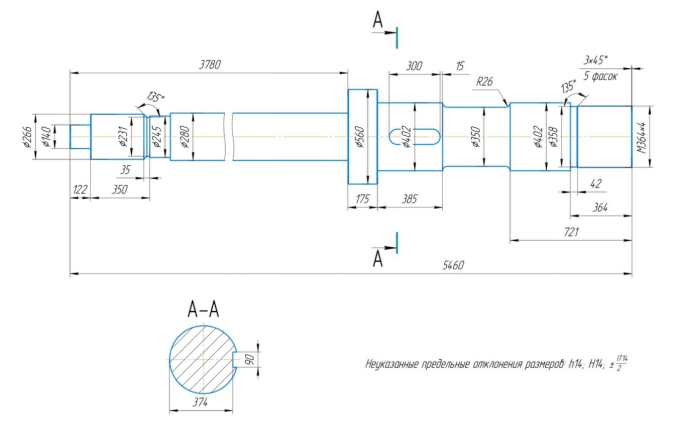

Рисунок 1.1 – Эскиз детали «Вал»

Решение:

1 РАЗРАБОТКА ЧЕРТЕЖА ПОКОВКИ.ОПРЕДЕЛЕНИЕ РАЗМЕРОВ И ВИДА ИСХОДНОЙ ЗАГОТОВКИ

Согласно чертежу масса детали составляет 3422,2 кг, поэтому в качестве оборудования для изготовления поковки выбираем гидравлический пресс. Соответственно, для построения чертежа поковки используем ГОСТ 7062-90. Согласно классификатору ГОСТ 7062-90 по форме и соотношению основных габаритных размеров деталь можно отнести к поковкам круглого сечения с уступами (таблица 1.1).

Таблица 1.1 Вид поковки согласно классификатору ГОСТ 7062-90
