1.Начертить деталь, проставить размеры и указать требования к точности размеров и качеству поверхности. Определить тип детали (втулка, валик, крышка, фланец и т.д.),

«1.Начертить деталь, проставить размеры и указать требования к точности размеров и качеству поверхности. Определить тип детали (втулка, валик, крышка, фланец и т.д.),»
  • Машиностроение

Условие:

1.Начертить деталь, проставить размеры и указать требования к точности размеров и качеству поверхности. Определить тип детали (втулка, валик, крышка, фланец и т.д.), описать ее конструктивные элементы. Описать материал детали (химический состав и механические свойства).

2.Выбрать метод производства заготовки. Назначить припуски на обработку. Определить коэффициент использования материала. Начертить чертеж заготовки.

3.Выбрать методы обработки поверхностей. Разработать технологический процесс, назначить оборудование и режущий инструмент.

4.Рассчитать припуски на обработку одной поверхности аналитическим методом.

5.Рассчитать режимы резания для обработки одной поверхности.

Эскиз №3, материал сталь 30, партия 8000 шт

Решение:

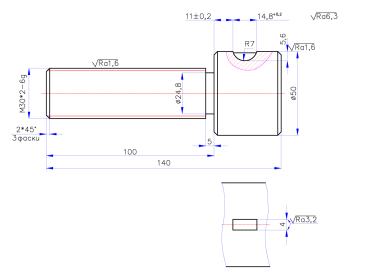

На рис 1 деталь выполненная по эскизу детали №3, с проставленными размерами и требованиями к точности размеров и качеству поверхности.

н

Рисунок 1

Определим тип детали- валик, конструктивные элементы детали фаски на внешних поверхностях, канавка, сегментный паз, резьба метрическая.

Основной базой валика служит правая торцовая плоскость, от которой отсчитаны все линейные размеры. Проставленные конструк...
