Для операции зубодолбления необходимо: 1. выполнить схему обработки с указанием движений; 2. выбрать режущий инструмент: вид, материал режущей части, основные части и элементы, геометрию (углы);
- Машиностроение
Условие:
Материал заготовки – сталь 45 твёрдостью 215 НВ. Вид обработки – чистовая по предварительно прорезанному зубу, Ra = 2,5 мкм. Зубчатое колесо – прямозубое, число зубьев обрабатываемого колеса Z = 36, модуль m = 5 мм, ширина зубчатого венца b = 50 мм. Модель станка 5122. Число обрабатываемых заготовок – 1.
Для операции зубодолбления необходимо:
1. выполнить схему обработки с указанием движений;
2. выбрать режущий инструмент: вид, материал режущей части, основные части и элементы, геометрию (углы);
3. по таблицам нормативов определить режимы резания;
4. определить основное время.
Решение:
Дано: Материал заготовки сталь 45 твёрдостью 215 НВ. Вид обработки чистовая по предварительно прорезанному зубу, Ra = 2,5 мкм. Зубчатое колесо прямозубое, число зубьев обрабатываемого колеса Z = 36, модуль m = 5 мм, ширина зубчатого венца b = 50 мм. Модель станка 5122. Число обрабатываемых заготовок 1.

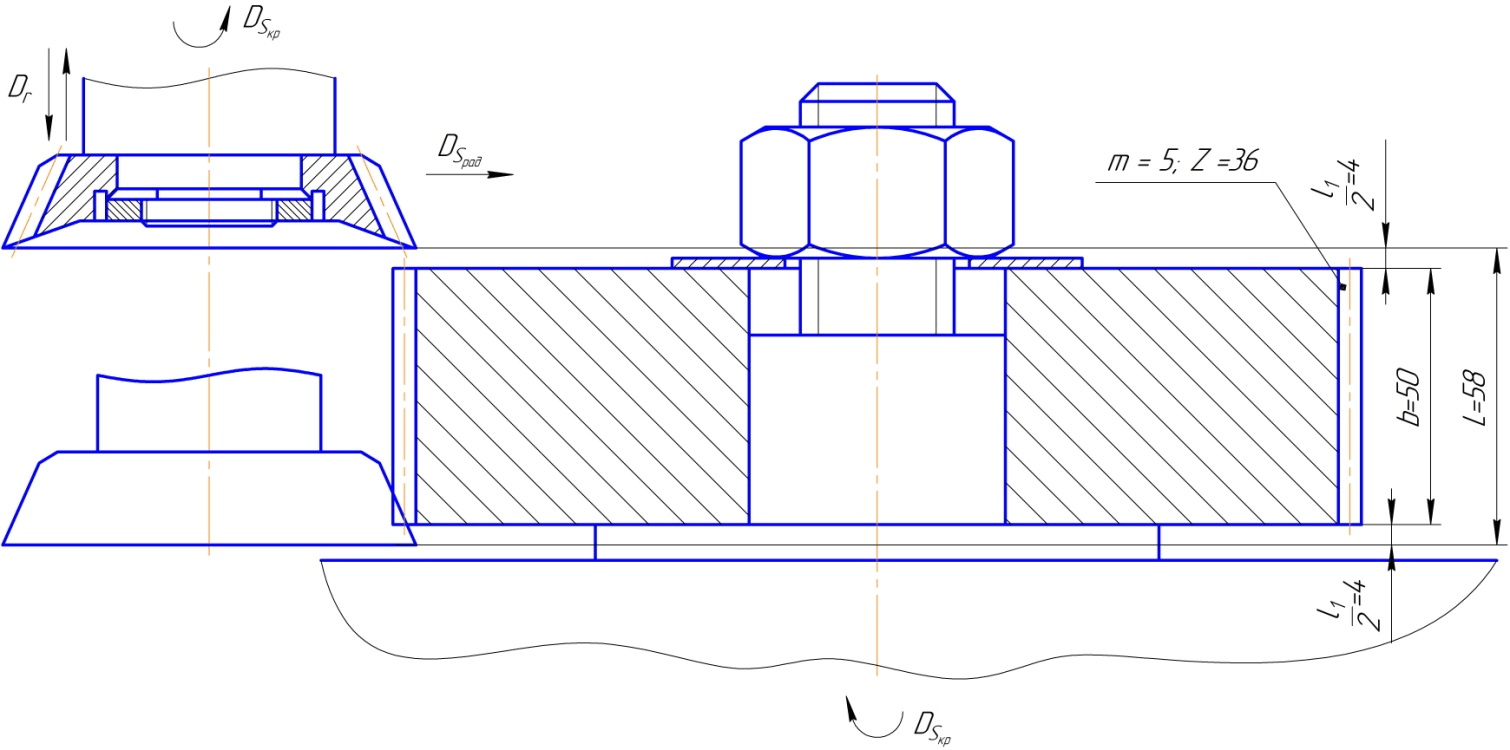

Рисунок 1 Схема обработки двух зубчатых колёс дисковым долбяком.
I. Выбираем режущий инструме...
