Условие:

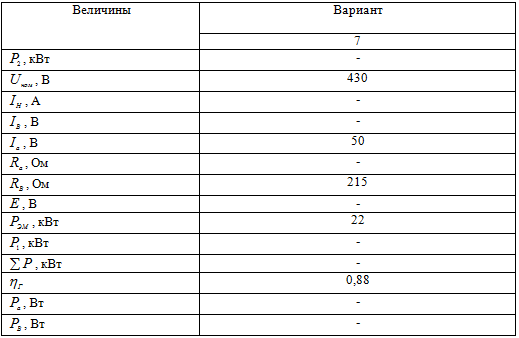

Генератор постоянного тока с параллельным возбуждением отдает полезную мощность P2 при номинальном напряжении Uном. Сила тока в нагрузке равна Iн, ток в цепи якоря Ia, в обмотке возбуждения Iв. Сопротивление цепи якоря равно Ra, обмотки возбуждения Rв. Генератор развивает э.д.с. Е. Электромагнитная мощность равна Рэм. Мощность, затрачиваемая на вращение генератора, равна P1. Суммарные потери мощности в генераторе составляют ΣP при коэффициенте полезного действия nr. Потери мощности в обмотка якоря и возбуждения соответственно равны Pa и Pb. Схема генератора дана на рис.1. Используя данные о генераторе, приведенные в табл.1, определить все величины, отмеченные прочерками в таблице вариантов.

Какие три причины снижают напряжение на зажимах генератора с параллельным возбуждением при увеличении его нагрузки? Какой вид имеет его внешняя характеристика?

Рис. 1

Решение:

1. Токи в обмотке возбуждения и нагрузке:

2. Полезная мощность:

P2 = UHOM . IH =43048=20640 Вт=21 кВт.

3. Сопротивление якоря

Ra = P2/2IHOM =21/2‧48‧2=0,11

4. Э.д.с. генератора

E = UHOM + IaRa =430+500,11=435,5 В.

5. Мощность приводного двигателя для вращения генератора:
