Используя данные, приведенные в табл.2, определить все величины, отмеченные прочерками в таблице вариантов. Какой вид имеют графики изменения частоты вращения и момента двигателя с последовательным возбуждением?

«Используя данные, приведенные в табл.2, определить все величины, отмеченные прочерками в таблице вариантов. Какой вид имеют графики изменения частоты вращения и момента двигателя с последовательным возбуждением?»
  • Машиностроение

Условие:

Электродвигатель постоянного тока с последовательным возбуждением отдает полезную мощность P2 и потребляет из сети мощность P1 при напряжении UHOM. Двигатель развивает полезный момент M при частоте вращения якоря n. Сила тока в цепи якоря равна I, противо-э.д.с. в обмотке якоря E. Потери мощности в обмотка якоря и возбуждения равны Ra. Сопротивление обмоток якоря и возбуждения Ra + Rnc. В момент пуска двигатель потребляет из сети пусковой ток In. Коэффициент полезного действия двигателя равен nдв. Используя данные, приведенные в табл.2, определить все величины, отмеченные прочерками в таблице вариантов.

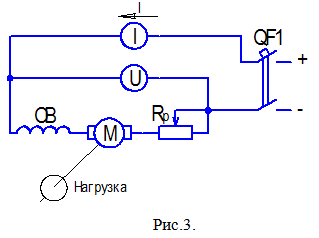

Какой вид имеют графики изменения частоты вращения и момента двигателя с последовательным возбуждением? Пояснить, почему недопустима работа такого двигателя при малых нагрузках. Схема двигателя дана на рис.3.

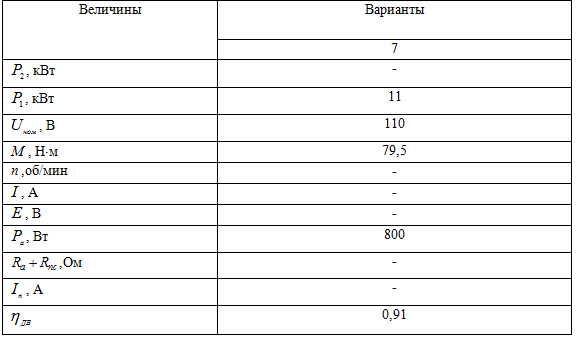

Таблица 2

Решение:

1.Частоту вращения якоря определяем из формулы полезного момента:

n= 9,55P1M= 9,55‧11‧79,5=8351 об/мин.

2. Полезную мощность двигателя определяем из формулы полезного момента:

3. Ток, потребляемый из сети:
