Условие задачи
Генератор постоянного тока со смешанным возбуждением используется для питания временного поселка геологов. Работая в номинальном режиме, отдает полезную мощность Pном при напряжении Uном и токе нагрузки Iном. Параллельная обмотка включена на полное напряжение генератора (рис.5). Ток в цепи якоря Ia, в параллельной обмотке возбуждения Iв. Э.д.с. генератора равна Е. Сопротивление нагрузки Rн. Сопротивление обмотки якоря равно Ra; сопротивлением последовательной обмотки пренебречь. Сопротивление параллельной обмотки возбуждения Rв. Коэффициент полезного действия генератора равен nг. Генератор приводится во вращение первичным двигателем мощностью Pдв. Используя номинальные данные генератора, приведенные в табл.3, определить все неизвестные величины, отмеченные прочерками в таблице вариантов. Начертить схему присоединения генератора к нагрузке и пояснить назначение ее элементов.
Почему генератор со смешанным возбуждением обеспечивает практически постоянное напряжение на зажимах при изменении нагрузки? Поясните его внешнюю характеристику.

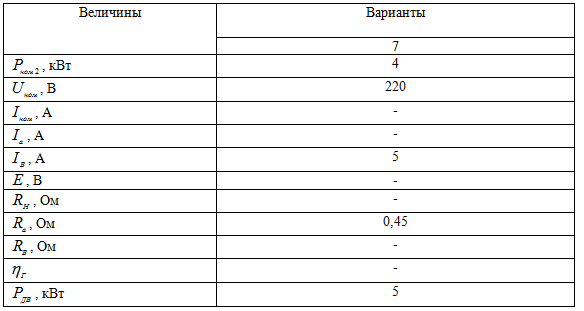

Таблица 3
Ответ
1. Токи в обмотке нагрузке и якоре:
IHOM = PHOM/UHOM = 4 . 1000/220 = 18,18
Ia = IHOM + Iв =18,18+5=23,18 А.
2. Э.д.с. генератора
Е = UHOM + IaRa =220+23,180,45=230,43 В.
3. Сопротивление нагрузки:
RH = UHOM/IHOM = 220/18,18 = 12,1 Ом.
4. Сопротивление параллельной обмотки возбуждения:
Rв = UHOM/Iв = 220/5 = 44 Ом.
5. Коэффициент полезного действия генератора равен:
nг = PHOM / PДВ = 4/5 = 0,8.
6. Генератор смешанного возбуждения (рис. 6, а) имеет параллельную и последовательную обмотки возбуждения. Поток возбуждения создается в основном ...
