Какое количество заготовок может обработать указанный в задании зенкер до его полного износа при обработке отверстия диаметром D, длиной l в заготовке из заданного материала. Допустимый износ зенкера не должен превышать 0,4·ТD

«Какое количество заготовок может обработать указанный в задании зенкер до его полного износа при обработке отверстия диаметром D, длиной l в заготовке из заданного материала. Допустимый износ зенкера не должен превышать 0,4·ТD»
  • Машиностроение

Условие:

Какое количество заготовок может обработать указанный в задании зенкер до его полного износа при обработке отверстия диаметром D, длиной l в заготовке из заданного материала. Допустимый износ зенкера не должен превышать 0,4·ТD. Обработка ведется на вертикально-сверлильном станке 2Н135. Режим резания установить расчетом – таблица 3.

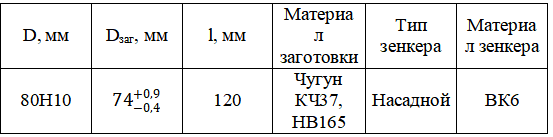

Таблица 3

Решение:

Рассчитаем режимы резания:

Глубина резания: t = (D-d)/2 = (80-74)/2 = 3 мм, где

D диаметр после обработки, мм;

d диаметр до обработки, мм;

Подача на оборот: So=2,0-2,4 мм/об,

Согласно паспорта станка принимаем So=1,6 мм/об;

Скорость резания:

где коэффициент и показатели степеней
