Условие:

На горизонтально-протяжном станке 7523 протягивают цилиндрическое отверстие диаметром D = 48H7 мм и длиной l=110 мм. Параметр шероховатости обработанной поверхности Ra 1,6 мкм. Обрабатывается одна заготовка. Протяжка изготовлена из быстрорежущей стали Р18. Конструктивные элементы протяжки следующие: подъем на зуб на сторону (подача) мм/зуб; общая длина протяжки L=780 мм; длина до первого зуба l1 = 320 мм; шаг режущих зубьев (черновых) tp = 18 мм. Число зубьев в секции zc = 3. Передний угол γ=15°; задний угол для черновых зубьев α=3°. Материал заготовки – легированная сталь 12ХН3, 215 HB.

Эскиз обработки приведен на рисунке 1. Требуется назначить режим резания и определить машинное время.

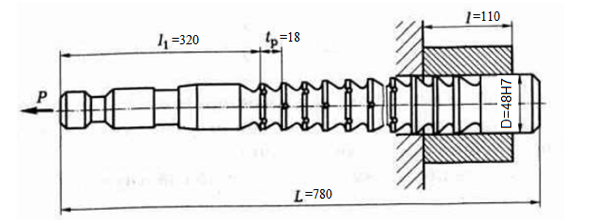

Рисунок 1 – Эскиз обработки

Решение:

По ГОСТ 20365-74 выбираем круглую протяжку для обработки отверстия 48H7. Обозначение согласно ГОСТ 2400-0350 ГОСТ 20365-74.

Подача является элементом конструкции протяжки и рассчитывается конструктором.

1. Устанавливаем группу обрабатываемости протягиваемого материала. Сталь 12ХН3 твердостью 215 HB относится к 2-й группе обрабатываемости.
2. Выбираем вид используемой смазочно-охлаждающей жидкости. Для протягивания стали 2-й группы обрабатываемости применяется растительное масло.

3. Определяем силу резания (в случаях, когда эта сила на чертеже протяжки не указана), Н:
