Условие задачи
На основании заданного эскиза спроектировать рабочий чертеж детали, разработать технологический маршрут обработки ее поверхностей, подобрать оборудование и вычертить теоретические схемы базирования для каждой операции (если на двух операциях может быть использована одна и та же схема базирования, то она вычерчивается только для первой операции). Исходная заготовка – круглый пруток из стали 40.

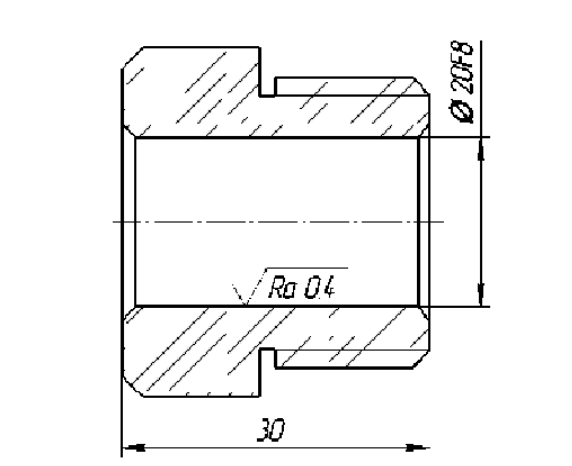

Рисунок 1
Ответ
На основании заданного эскиза рисунок 1, можно предположить что деталь используется в качестве резьбовой втулки, в отверстие которой устанавливается круглая деталь. Между отверстием втулки и ответной деталью должна обеспечиваться герметичность, поэтому задано такое высокое требование по шероховатости. Для заворачивания втулки по резьбе в конструкции детали предусмотрены две лыски. В конце резьбы имеется канавка для выхода резьбонарезного инструмента, это свидетельствует о том, что втулка закручивается в ответную деталь до упора в буртик.
Основной базой для детали служит резьба М36х2 мм, а такж...
