На основании заданного эскиза спроектировать рабочий чертеж детали, разработать технологический маршрут обработки ее поверхностей, подобрать оборудование
- Машиностроение
Условие:
На основании заданного эскиза спроектировать рабочий чертеж детали, разработать технологический маршрут обработки ее поверхностей, подобрать оборудование и вычертить теоретические схемы базирования для каждой операции (если на двух операциях может быть использована одна и та же схема базирования, то она вычерчивается только для первой операции). Исходная заготовка – труба из стали 20Х.

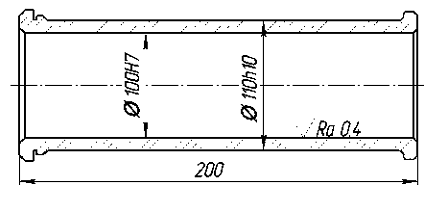

Рисунок 1
Решение:
На основании заданного эскиза рисунок 1, можно предположить следующее служебное назначение детали. Деталь выполняет функцию гильзы, по внутренней поверхности 100H7 которой осуществляется перемещение поршня гидравлического или пневматического цилиндра. Базирование самой детали осуществляется по наружной цилиндрической поверхности 118h10 и 110h10 мм. Справа и слева в детали имеются цилиндрические буртики для фиксации гильзы в устройстве. Конструкторской базой является отверстие, вспомогательными базами является наружные цилиндрические поверхности 110h10 и 118h10, а также оба торца. Остальные по...
