На рисунке изображено приспособление для обработки на станке. Нужно, пользуясь рисунком, выявить технологическую базу, принятую для базирования заготовки, и представить схему базирования заготовки.
«На рисунке изображено приспособление для обработки на станке. Нужно, пользуясь рисунком, выявить технологическую базу, принятую для базирования заготовки, и представить схему базирования заготовки.»
- Машиностроение
Условие:
На рисунке 3 изображено приспособление для обработки на станке. Нужно, пользуясь рисунком, выявить технологическую базу, принятую для базирования заготовки, и представить схему базирования заготовки; сделать вывод о правильности выбора опорных точек по количеству и размещению их.

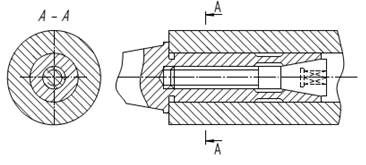

Рисунок 3- Эскиз приспособления
Решение:
Проанализировав конструкцию приспособления, делаем вывод, что используется цанговый патрон, который работает на разжим цилиндрической заготовки. В качестве технологических баз используется ось отверстия, а также левый торец заготовки. Выбрана схема базирования с двойной направляющей базой и двумя опорными базами. Схема б...
