На токарно-винторезном станке 16К20 обтачивают заготовку диаметром D до диаметра d. Необходимо: выбрать режущий инструмент, привести описание конструкции, выбрать и обосновать материал режущей части, назначить размеры конструктивных элементов и

«На токарно-винторезном станке 16К20 обтачивают заготовку диаметром D до диаметра d. Необходимо: выбрать режущий инструмент, привести описание конструкции, выбрать и обосновать материал режущей части, назначить размеры конструктивных элементов и»

16 декабря 2023
Машиностроение

Условие:

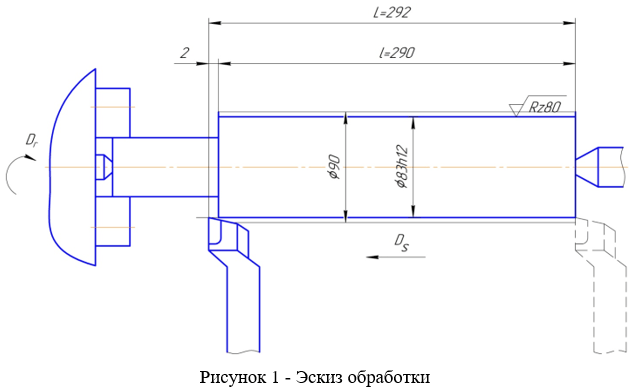

На токарно-винторезном станке 16К20 обтачивают заготовку диаметром D до диаметра d. Необходимо: выбрать режущий инструмент, привести описание конструкции, выбрать и обосновать материал режущей части, назначить размеры конструктивных элементов и геометрические параметры, выполнить схему механической обработки, рассчитать режимы резания по эмпирическим формулам, определить основное время.

Дано: D = 90 мм; d = 83h12. Длина обрабатываемой поверхности l = 290 мм; длина заготовки l₁ = 450 мм. Заготовка – поковка из конструкционной углеродистой стали Ст20 с = 420 мПа. Способ крепления заготовки – в центрах. Жёсткость технологической системы – средняя. Вид обработки – обтачивание на проход предварительное. Параметр шероховатости поверхности R_z = 80 мм.

Решение:

I. Выбираем токарный проходной упорный резец прямой, правый с углом в плане 90 [1, стр. 165, табл. 16]. Для получистового точения поковки из углеродистой стали Ст20 = 420 мПа принимаем материал рабочей части - пластины - твердый сплав Т5К10 [1, стр. 149, табл. 6]. Материал корпуса резца сталь 45.
