Условие задачи
На вертикально-фрезерном станке 6Т13 производится торцовое фрезерование плоской поверхности шириной B=165 мм и длиной l=600 мм; припуск на обработку h=1,6 мм. Материал обрабатываемой заготовки – Сталь 40Х . Обработка – получистовая (окончательная); Ra=2 мкм.
Необходимо: выбрать режущий инструмент; назначить режим резания. Определить основное время.
Ответ

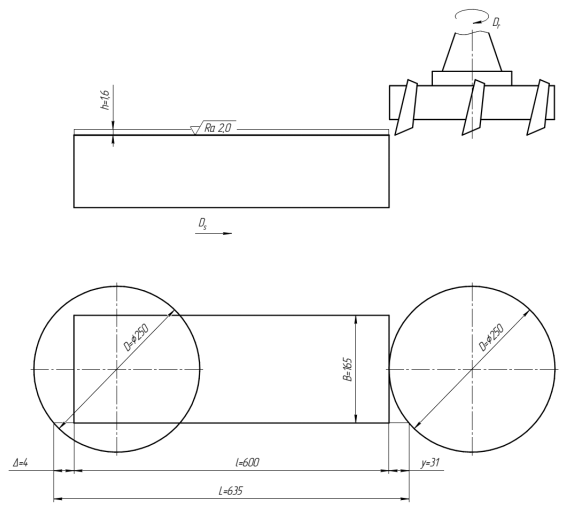

Схема торцового фрезерования
Выбираем фрезу и устанавливаем значение ее геометрических элементов. Принимаем торцовую фрезу со вставными ножами, оснащенными пластинами из твердого сплава. Диаметр фрезы D=1,6∙B=1,6∙165=264 мм.
Принимаем стандартную фрезу D=250 мм, z=24 шт. Материал режущей части фрезы твердый сплав Т15К6.Принимаем : =10 (считая при получистовом фрезеровании толщину среза a0,08 мм); =...
