На вертикально-сверлильном станке 2Н135 развертывают глухое отверстие диаметром d=49,7 мм до диаметра D=50H9 мм на глубину l=25 мм, длина заготовки l1=100 мм.
- Машиностроение
Условие:
На вертикально-сверлильном станке 2Н135 развертывают глухое отверстие диаметром d=49,7 мм до диаметра D=50H9 мм на глубину l=25 мм, длина заготовки l1=100 мм. Параметр шероховатости Ra 2,0 мкм. Материал заготовки – латунь ММцОС58-2-2-2, HB90. Вид заготовки – штамповка с предварительно обработанным отверстием.
Выполнить эскиз обработки, выбрать режущий инструмент, рассчитать режимы резания и основное время для операции обработки отверстия
Решение:
Выполняем эскиз обработки рисунок 2.

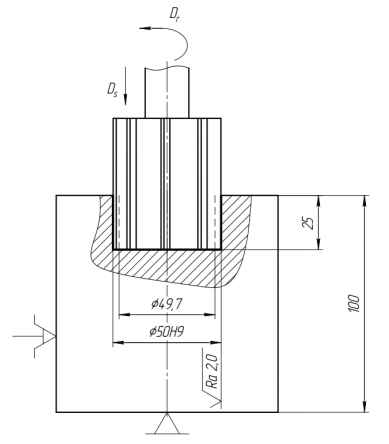

Рисунок 2 Эскиз обработки при зенкеровании отверстия
Выбор режущего инструмента.
По ГОСТ 20388-74 выбираем развертку машинную насадную цельную прямозубую для обработки глухих отверстий 2363-2419 изготовленную из быстрорежущей стали марки Р6М5 и имеющую 8 рабочих зубьев. Размеры и углы:
