Условие задачи

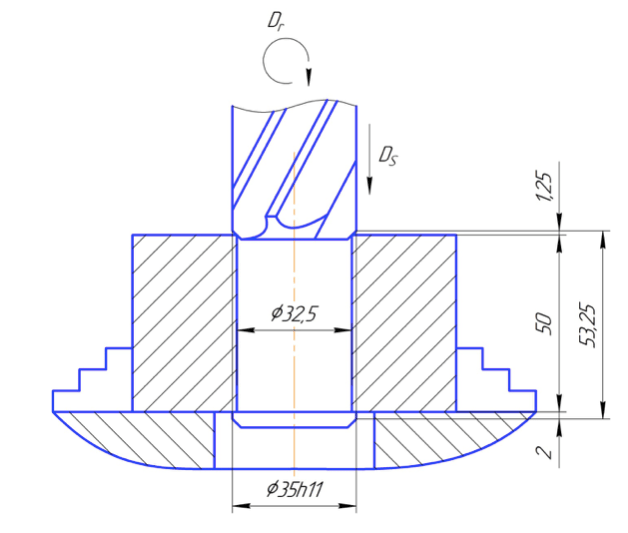

На вертикально – сверлильном станке 2Н135 зенкеруют предварительно обработанное отверстие диаметром d до диаметра D на глубину l.
Необходимо:
выбрать режущий инструмент;
назначить режим резания;
определить основное время.
Дано: D = 35H11, d = 32,5 мм; l = 50 мм. Материал заготовки – серый чугун с твёрдостью 180 НВ. Отверстие – глухое. Обработка – без охлаждения
Ответ
I. Выбираем насадной зенкер с D = 35 мм. с пластинами из твёрдого сплава ВК8; число зубьев z = 4
Геометрические элементы зенкера: для обработки чугуна с НВ = 180:
II. Назначаем режим резания:
1. Глубина резания:
