На вертикально-сверлильном станке произвести сверление отверстия диаметром D и глубиной l (данные выбрать из табл. IV). Дать эскиз обработки. Для заданных условий необходимо:

23 января 2025
Машиностроение

Условие:

1. Выбрать режущий инструмент, определить его геометрию.

2. Назначить режимы резания (t, S, V).

3. Определить по эмпирическим формулам крутящий момент Мкр от сил резания и осевую силу Ро.

4. Определить машинное время.

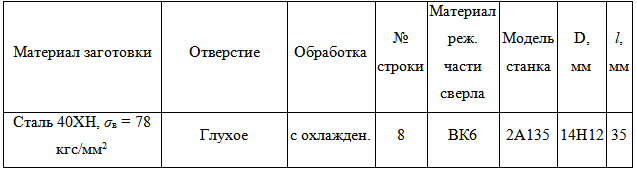

Таблица IV

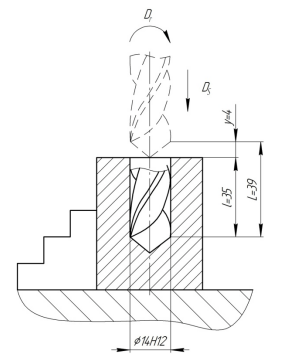

Рисунок 2 – Эскиз обработки глухого отверстия

Решение:

I. Выбор режущего инструмента и определение его геометрических параметров

Выбираем сверло и устанавливаем его геометрические параметры. Выбираем сверло диаметром D = 14 мм из твердого сплава ВК6 (согласно исходным данным. По справочнику устанавливаем геометрические элементы: для твердосплавного сверла форма заточки двойная с подточкой поперечной кромки (ДП); углы сверла
