На вертикально-сверлильном станке производится зенкерование отверстия и подрезка торца комбинированным зенкером. Определить погрешность базирования размеров. Вычислить погрешность выполнения этих размеров
«На вертикально-сверлильном станке производится зенкерование отверстия и подрезка торца комбинированным зенкером. Определить погрешность базирования размеров. Вычислить погрешность выполнения этих размеров»
- Машиностроение
Условие:
На вертикально-сверлильном станке производится зенкерование отверстия и подрезка торца комбинированным зенкером. Заготовка устанавливается на цилиндрический палец с зазором (рис. 1). Поле допуска на изготовление установочного пальца g6. Все базовые поверхности предварительно обработаны.
Определить погрешность базирования размеров H1, h, D1. Вычислить погрешность выполнения этих размеров, если точность метода обработки равна ω (таблица 1).
Таблица 1 – Исходные данные

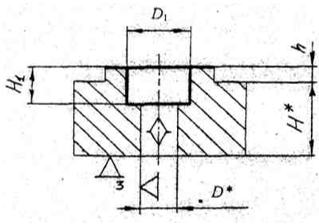

Рисунок 1 – Схема обработки
Решение:
Общая погрешность обработки будет равна:
где у - погрешность установки;
- точность метода обработки;
Погрешность установки определяется по формуле:
где б - погрешность базирования;з - погрешность закреп...
