Начертите принципиальную силовую конструктивную схему остова главного двигателя судна, на котором работаете, с указанием габаритных размеров.
Поясните, как соединяются все элементы остова двигателя в единую жесткую конструкцию и как осуществляется его установка и крепление к фундаменту судна.

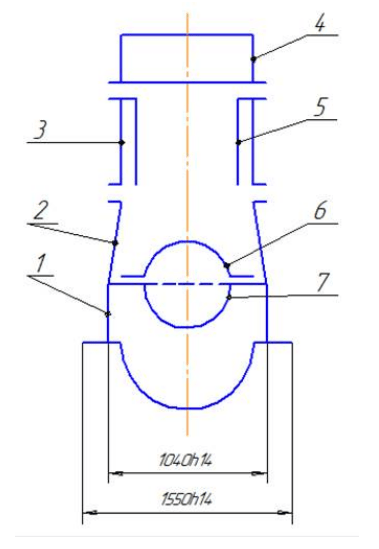

Рис. 1 Принципиальная силовая конструктивная схема остова главного двигателя с указанием габаритных размеров
К элементам остова относятся: рама 1, картер 2, блок цилиндров 3, крышка цилиндра 4, цилиндровая втулка 5, вкладыши коренного подшипника б и 7 и поддон для масла снизу. Поддон и нижняя половина коренного подшипника объединены в единой конструкции фундаментной раме 1. Крышка коренного подшип...
