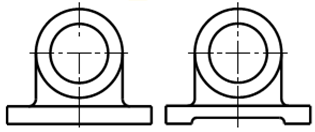

Один и тот же элемент конструкции детали машины может быть, конструктивно решен различно. Эти решения представлены двумя эскизами. Требуется провести анализ сравниваемых эскизов конструкций на технологичность.

Для теплохода «Новгород» по грузовому плану определены DW=8150 т, M_x=25890 т*м. Приближенно определить осадку судна при плотности воды ρ=1,01 т⁄м^3 .

При малом дифференте определить среднюю осадку д/э «Пенжина» по грузовой шкале, представленной на рисунке, зная, что DW=6700 т при плотности воды ρ=1,02 т⁄м^3 .

Выбрать по стандарту призматическую шпонку для соединения шестерни с валом.

Дано: Диаметр вала d = 55 мм. Материал шестерни - Сталь 40Х. Материал шпонки - Сталь 45. Длина ступицы lст = 72 мм. Передаваемый момент T = 500 Нм. Нагрузка - постоянная
