Условие:

Определить диаметр болтов, соединяющих барабан грузовой лебёдки диаметром D с зубчатым колесом (рисунок 2.1). Болты расположены по окружности диаметром D1. Тяговое усилие,  развиваемое лебёдкой Ft  (таблица 2.1). Нагрузка постоянная. Болты поставлены в отверстие с зазором и без зазора. Количество болтов z.

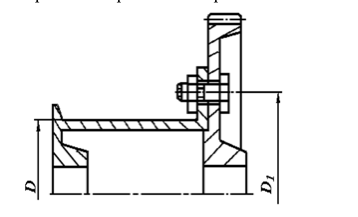

Рисунок 2.1 – Расчётная схема

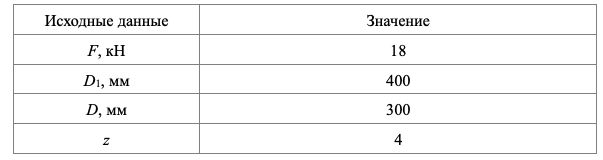

Таблица 1.1 – Исходные данные

Решение:

Выберем в качестве материала барабана чугун СЧ18, материала колеса Сталь 35.

Определяем крутящий момент на барабане:

В случае установки болтов в отверстия без зазора внешняя нагрузка воспринимается болтами, которые работают на срез и смятие. Круговая сила плоскости давления, которое приходится на один болт:
