Условие:
Определить допуски и посадки гладких цилиндрических соединений.
Для гладкого цилиндрического соединения Н6/js6 номинального диаметра D = 92 мм определить:
1. Предельные размеры.
2. Допуски.
3. Наибольший, наименьший и средний зазоры.
4. Допуск посадки.
5. Исполнительные размеры предельных калибров.
Расположение полей допусков изобразить графически.
Решение:
1. Определяем предельные размеры.

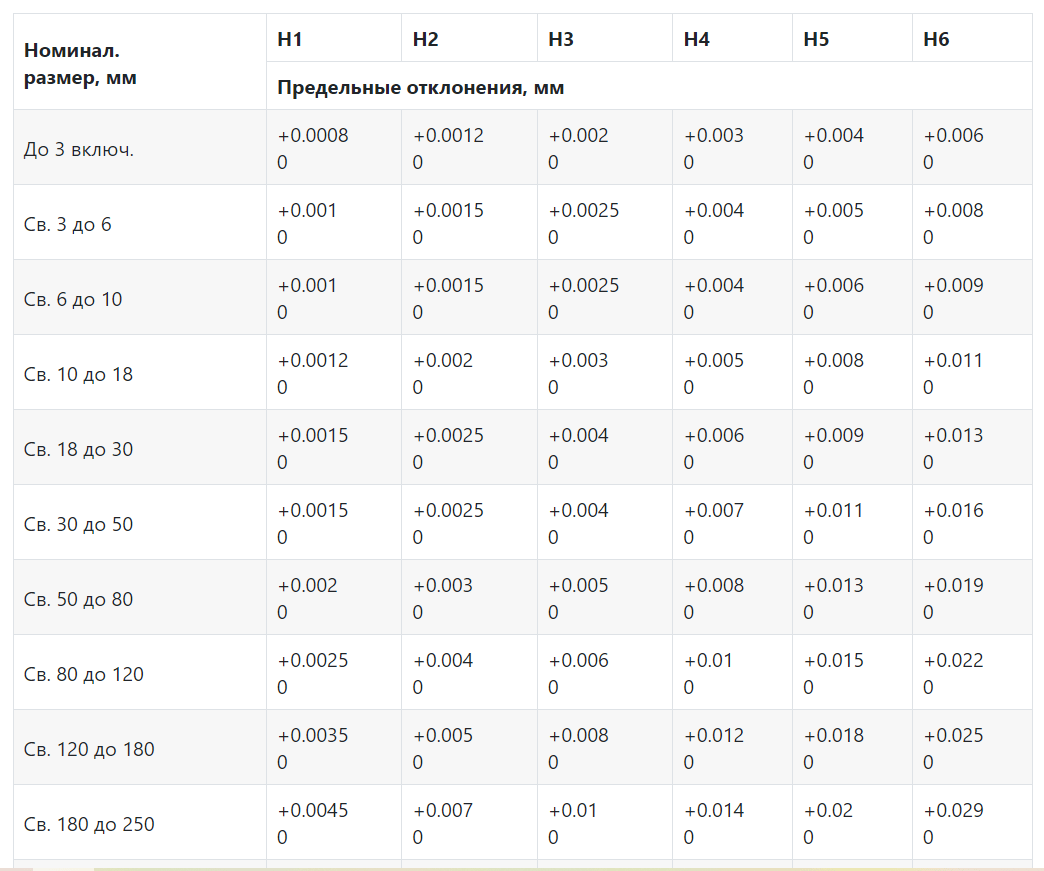

Посадка 92 H6/js6 является переходной посадкой системе отверстия. Предельные отклонения основного отверстия H6 для диаметра 92 мм определяется по табл.:
ES = +0,022 мм;
EI =0.
Предельные отклонения вала (6-й квалитет) для диаметра 92 мм определяется по табл.:
