решение задачи на тему:

Определить, возможная ли установка заготовки на плоскость и два отверстия при использовании двух цилиндрических пальцев при обработке заготовки по контуру.

Дата добавления: 30.06.2024

Условие задачи

Определить, возможная ли установка заготовки на плоскость и два отверстия при использовании двух цилиндрических пальцев при обработке заготовки по контуру. Размеры отверстий заготовки  мм и    мм, пальцы   мм и  Условие установки заготовки на два цилиндрических пальца:  мм, расстояние между пальцами приспособления 70±0,02 мм, а допуск  на межосевое расстояние  отверстий ±0,04 мм.

Ответ

Условие установки заготовки на два цилиндрических пальца:

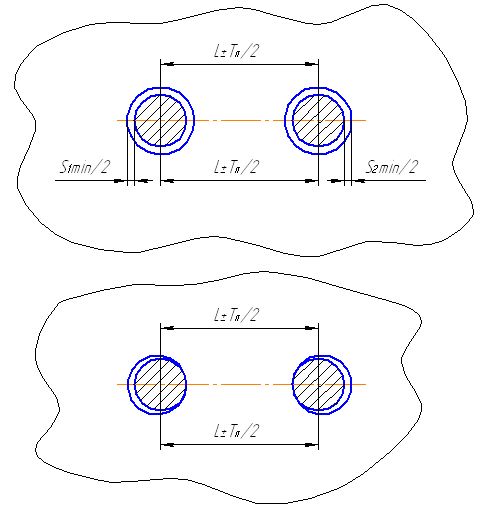

Рисунок 1 - Схема установки заготовки на два пальца

где S1min и S2min зазоры между первым пальцем и отверстием, и вторым пальцем и другим отверс...
