Условие задачи

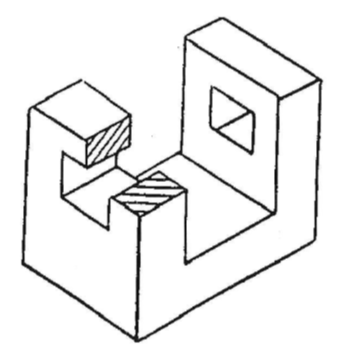

По предложенному Вам эскизу будущей отливки продумайте и прокомментируйте подробными эскизами последовательность технологических операций её изготовления в песчаной форме. Используйте способ формовки в двух опоках по разъёмной модели, если он специально не оговорен в задании.
Ответ
Рассмотрим определение припусков на механическую обработку детали. Припуски на механическую обработку слой металла, удаляемый с отливки последующей механической обработкой. Припуски обозначаются сплошной тонкой линией у поверхности, на которой стоит знак шероховатости, указывающий на необходимость последующей механической обработки. Припуск на механическую обработку данной детали составит 5 мм.
Для наших условий линейная усадка составляет 1,8 2,2 %.
Принимаем формовочные уклоны равными 20.
Принимаем заливку металла в сырые формы, длину знаков 15 40 мм.
При разработке чертежа модели сначала выче...
