Условие задачи
Подобрать и проверить сегментные шпонки, с помощью которых передается окружное усилие Ft на шкиве диаметром D, если наружный диаметр вала d (рисунок 26, таблица 8).
Ответ

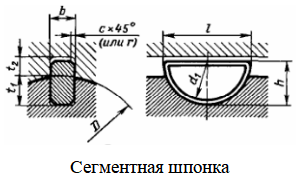

Размеры: b=6 мм; h=10 мм; t1=7,5 мм; t2=2,8 мм; l=d1=25 мм;
Находим допускаемое напряжение смятия.
Для материала шпонки Сталь 45
допускаемый коэффициент запаса прочности:
