Пользуясь грузовой шкалой (см. приложение, рис.2), решить следующие задачи: а) определить водоизмещение и грузоподъемность при осадке Т = 6,55 м; б) определить осадку при водоизмещении D =14 000 т;

«Пользуясь грузовой шкалой (см. приложение, рис.2), решить следующие задачи: а) определить водоизмещение и грузоподъемность при осадке Т = 6,55 м; б) определить осадку при водоизмещении D =14 000 т;»
  • Машиностроение

Условие:

Пользуясь грузовой шкалой (рис.2), решить следующие задачи:

а) определить водоизмещение и грузоподъемность судна при осадке Т = 6,55 м;

б) определить осадку при водоизмещении D =14 000 т;

в) определить осадку после снятия 5000 т груза, если до снятия груза судно имело осадку 8,0 м;

г) сколько груза принято на судно, если его осадка увеличилась с 6,0 до 8,3 м;

д) определить водоизмещение судна порожним и его осадку.

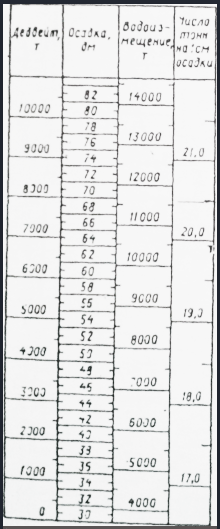

рис. 2.

Решение:

а) определить водоизмещение и грузоподъемность при осадке Т = 6,55 м

На рис.2 находим значение осадки Т. При этом метры переводим в дм, так как на грузовой шкале осадка в дм. 6,55 м=65,5 дм. Смотрим какое значение водоизмещения соответствует этой осадки D = 10 000 т и по другой шкале дедвейт - грузоподъёмность Р = 7000 т

б) определить осадку при водоизмещении D =14 000 т,

На рис.2 на...
