Посадки зубчатых колес на валы. Содержание задачи: 1. Проставить посадки зубчатых колес. По выбранным посадкам проставить допускаемые отклонения диаметров валов (в месте посадки колес) и диаметров отверстий зубчатых колес. Заполнить таблицу 3.

Дата добавления: 01.09.2024

Условие задачи

Посадки зубчатых колес на валы.

Содержание задачи:

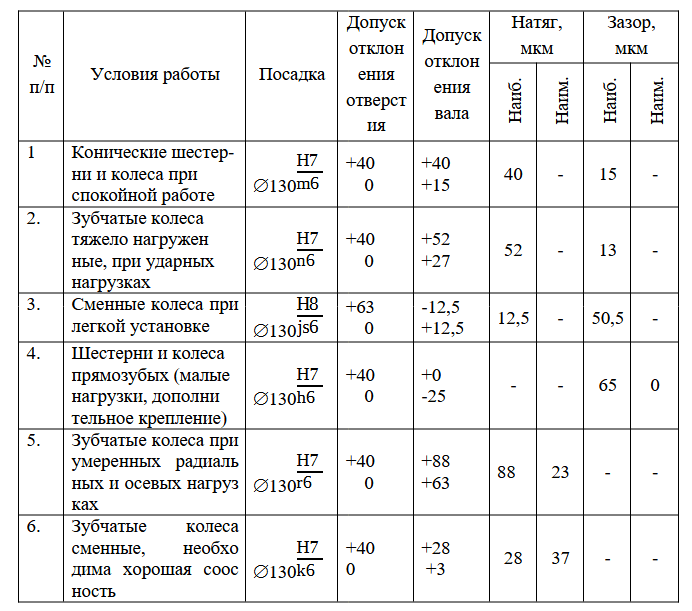

1. Проставить посадки зубчатых колес. По выбранным посадкам проставить допускаемые отклонения диаметров валов (в месте посадки колес) и диаметров отверстий зубчатых колес. Заполнить таблицу.

2. Определить наибольшие и наименьшие значения натягов и зазоров.

Исходные данные.

Ответ

Шпоночное соединение.

Размеры соединения для сегментной шпонки при диаметре вал 40 мм:

D = 32 мм; b = 10 мм; h = 13 мм; t1= 10 мм; t2 = 3,3 мм.
